Opis

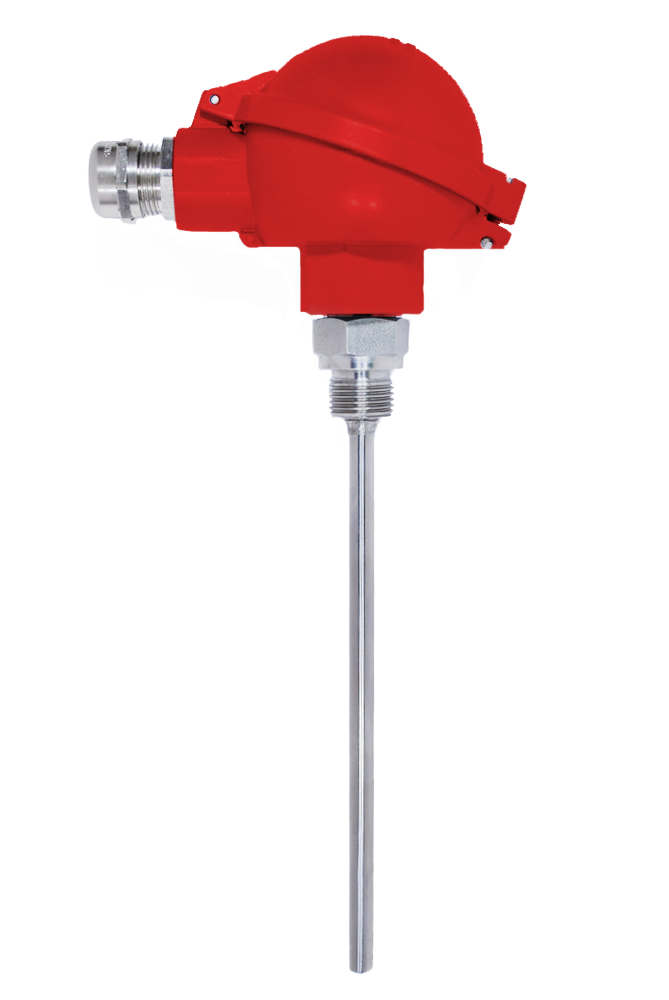

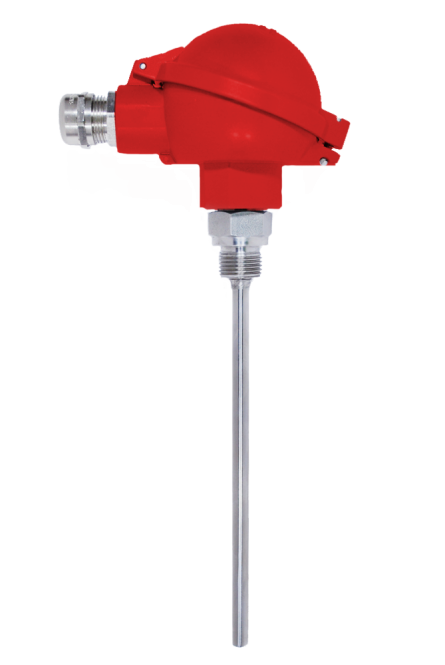

Czujnik przeznaczony jest do pomiaru temperatury mediów ciekłych i gazowych. Wyposażony jest w wymienny wkład pomiarowy, co pretenduje go do zastosowania w wielu aplikacjach przemysłowych, a jego wymiana nie powoduje rozszczelnienia instalacji technologicznej. Sprężynujące mocowanie wkładu zapewnia doskonały kontakt z osłoną czujnika. Czujnik posiada dopuszczenie na zgodność z dyrektywą ATEX do stosowania w strefie zagrożonej wybuchem: I M1 Ex ia (z głowicą N1) II 1/2G Ex ia IIC T6 II 1/2D Ex ia IIIC T85°C wpust kablowy II 2GD Ex eb IIc, Ex ta IIIC (dla kabla 5÷10mm)

Pliki

Kontakt z konsultantem

Telefon: 18 330 10 05

Fax: 18 330 10 04

E-mail: [email protected]

Masz pytanie?
Ogólne Głowice Urządzenia współpracujące Wyposażenie dodatkowe Certyfikaty Formularz kontaktowy

Zakres pomiarowy

  • -200÷150ºC      RTD
  • -40÷150ºC        TC



Dane techniczne

  • element pomiarowy rezystor Pt100/Pt500/Pt1000 lub termoelement J, K, N, T
  • przyłącze procesowe z gwintem G1/2, M20x1,5
  • głowica typu aluminiowa XE–DANA(S1–standard), XE–DAND(S2),
    XE–DANAW(W1), XE–DANDW(W2) lub nierdzewna XE–BE(N1), IP65,
  • materiał osłony: stal kwasoodporna 1.4541
  • wpust kablowy ATEX II GD IP65 (dla kabla 5÷10mm)
  • Exi wg ATEX



Sposoby montażu



Głowice przyłączeniowe

Standardowo czujnik posiada głowicę przyłączeniową typu XE-DANA.
Może być on również wyposażony w inny rodzaj głowic przyłączeniowych.

XE-DANA XE-DAND XE-DANAW

XE-DAND XE-BE


W celu uzyskania dodatkowych informacji, patrz: "głowice do czujników"

Urządzenia współpracujące

Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.

Wskaźniki temperatury Regulatory temperatury Rejestratory


W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory"

Wyposażenie dodatkowe

Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.

Przetworniki temperatury Mufy do wspawania Wyświetlacze

Wtyki i gniazda Przewody kompensacyjne Osłody do czujników


W celu uzyskania dodatkowych informacji, patrz: "przetworniki temperatury", "mufy do wspawania", wyświetlacze", "wtyki i gniazda", "przewody kompensacyjne", "osłony do czujników"
